Circuito eléctrico

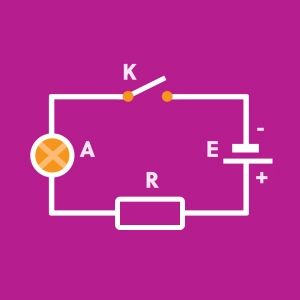

El esquema eléctrico a la derecha utiliza símbolos convencionales para representar el circuito eléctrico a la izquierda. Éste indica cómo los diferentes dipolos se conectan.

Para funcionar, el circuito debe estar "cerrado" y todos los contactos deben estar cerrados. Todos los contactos de una misma rama (en serie) están simbolizados por un único interruptor en el esquema.
